簡介

新一代高清云拼接處理器WZY-BFH48，采用瑞芯微RK3288 Cortex-A17芯片，超強四核，頻率高達1.8GHz，DDR3 2G內存，8GB 內置存儲，保證終端的高速運行。采用Mali-T76x系列GPU的芯片，支持4K、H.265硬解碼，無壓力播放多格式的4K視頻，無縫轉場，平滑無黑屏，帶給用戶超清晰的視覺享受。外圍接口豐富、操作簡單、性能穩定、功能強大，是您在商顯領域的不二選擇。

功能特點

(1) 超高清極致色彩

支持4Kx2K實時硬解H.265，畫質細膩清晰

(2) 豐富的外圍接口

l 五個USB插口

l HDMI和VGA兩個視頻同時輸出

l 支持LAN、WIFI、3G/4G混合組網

l 支持外部拓展設備

(3) 工業級設計、穩定高效

l 工業級的制作在保證其高端外觀的同時，更是達到了工業級的產品質量。

l 其經過嚴謹?shù)臏y試實驗，保證了多種播放環境下的穩定高效，免除了繁瑣的售后煩惱。

(4) 多層級加密算法、安全可靠

l 采用端到端的加密技術，從平臺到終端的雙重加密

l 數據內容的安全性和完整性校驗

l 各類媒體文件下發時的數字簽名對比

(5) 畫中畫（選配）

獨有的HDMI輸入技術，可以在自身處理器視頻播放的同時，將外部視頻信號接入，形成一大一小兩個視頻畫面疊加播放的場景，同時呈現兩個視頻信號。

(6) 布局多樣，顯示靈活

l 分屏全屏自由隨心，橫豎屏任意切換，平滑轉場無黑屏

l 圖片、音樂自由組合，循環、定時、插播、墊片播放模式多樣

l 播放時間、順序、頻率、內容、地點等多方位靈活控制

l 多屏互動，實現多個顯示終端同時播放相同內容

l 多種插件支持顯示臺標、日期時間星期、天氣預報

(7) 拼接功能，多達1024屏

l 內置幀級云拼接功能，支持多達1024個屏

l 支持任意角度拼接，異形展示

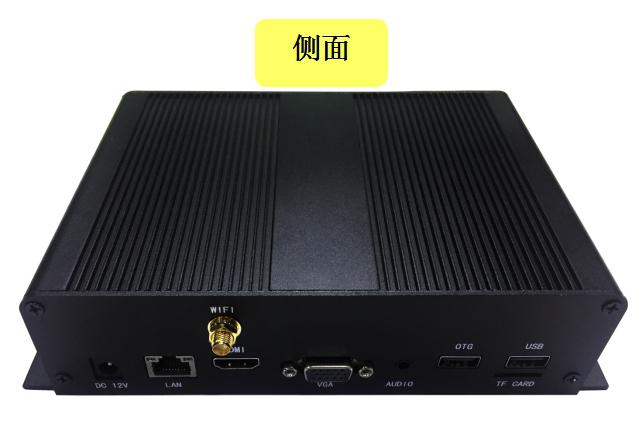

產品圖片

產品尺寸

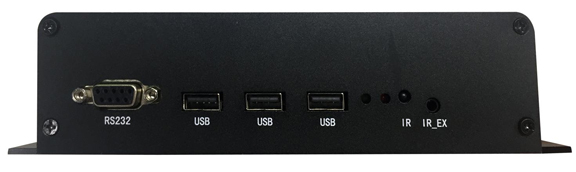

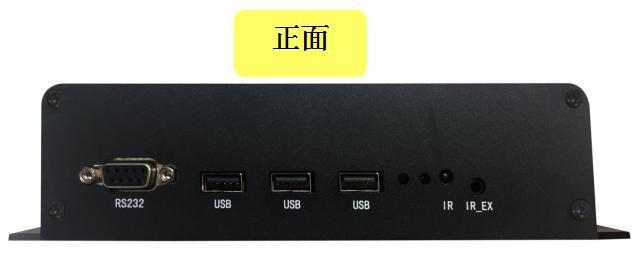

正面接口

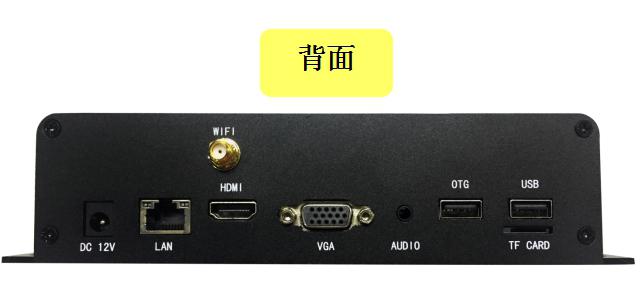

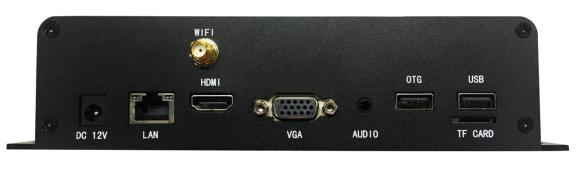

背面接口

使用方法

硬件連接

1. 選擇視頻接口。

l HDMI：將HDMI線接到處理器HDMI輸出接口，另一端接到HDMI顯示設備上。

l VGA：將VGA線連接處理器VGA接口，另一端接到VGA顯示設備上。

2. 連接12V電源。

3. 待進入到系統后，即可在系統中進行操作。

基本設置

1. 在Android 系統主界面打開應用程序選項卡，選擇“設置”。

2. 在“設置頁面”中，選擇使用的網絡。

l 使用無線網絡：

1) 在“系統管理”選項卡中選擇“工作模式”。

2) 工作模式選中“無線網絡”選項。

l 使用有線網絡：插入網線即可以使用。

1) 在“系統管理”選項卡中選擇“工作模式”。

2) 工作模式選中“有線網絡”選項。

3. 設置服務器IP。

1) 在“網絡設置”選項卡中選擇“服務器設置”。

2) 在“服務器設置”頁面中設置與服務器的連接方式、服務器地址、服務器端口。

應用場景

零售

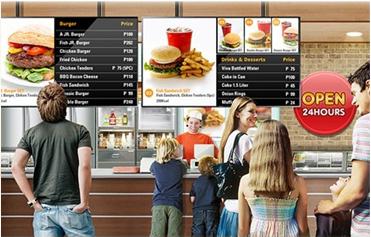

WZ-BFH48處理器廣泛應用于零售業，作信息展示，如：電子餐牌、商場和獨立店鋪廣告宣傳等等，效果如圖所示。

云拼接

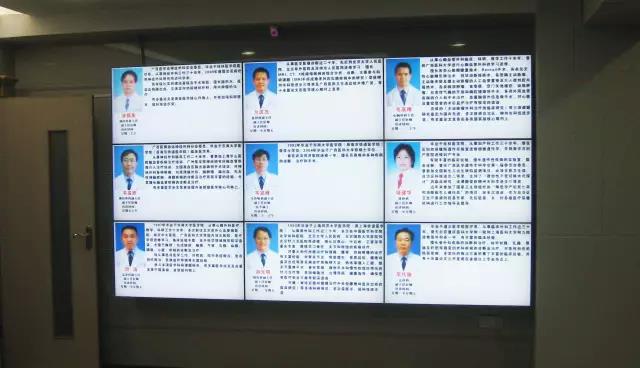

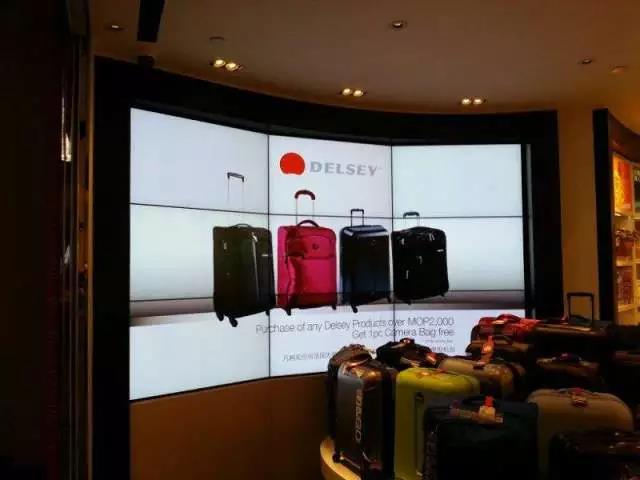

WZ-BFH48處理器支持拼接屏顯示，隨著市場對超大屏幕的追求，拼接屏應運而生，多個液晶屏拼接成超大屏幕，顯示內容更加豐富。WZ-BFH48處理器內置幀級云拼接功能，最高支持多達1024個屏顯示，廣泛應用于醫院信息展示、商場營銷展示、監控、餐飲聯動餐牌等等，效果如圖所示。

畫中畫

WZ-BFH48處理器有HDMI 輸入接口，支持畫中畫視頻內容呈現方式，一部視頻全屏播出的同時，于畫面的小面積區域上同時播出另一部視頻，效果如圖所示。

全彩LED

WZ-BFH48處理器支持HDMI /VGA 接口的全彩LED屏。
